1. SYGNALIZATOR AKUSTYCZNY.
Tadeusz LECH
Tym razem chcę przedstawić cztery sygnalizatory akustyczne wykonane w oparciu o tranzystor npn włączony inwersyjnie.

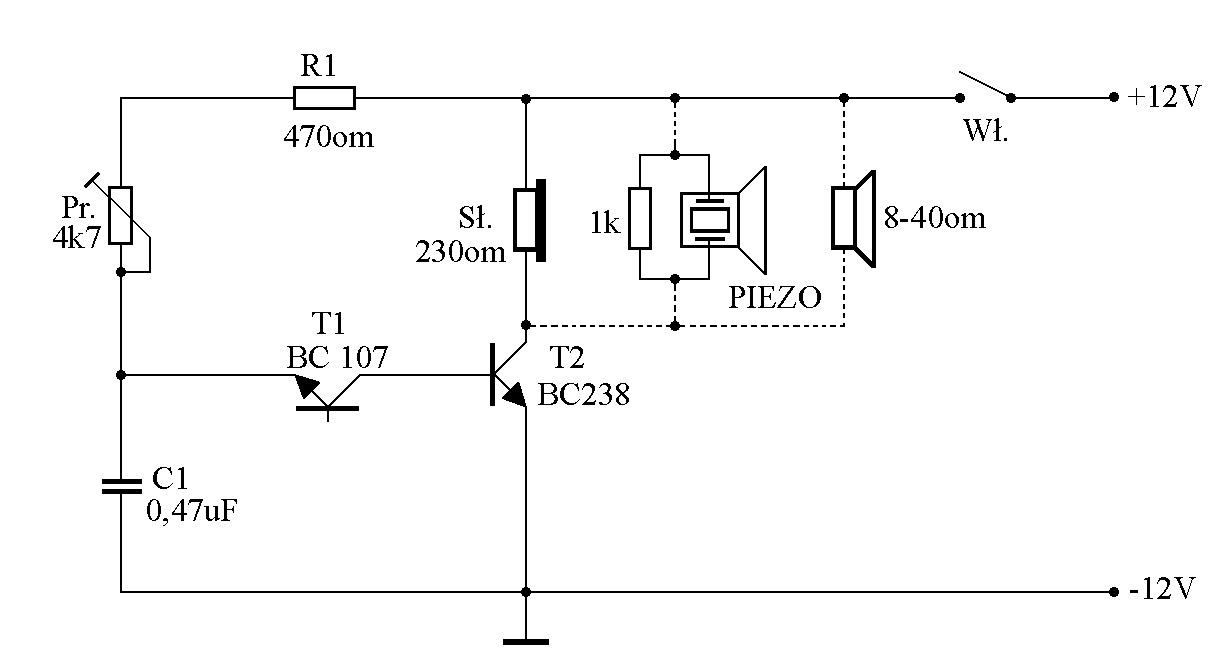

Podstawowy układ przestrajanego generatora R,C małej częstotliwości składa się z sześciu elementów: opornika R1, potencjometru montażowego Pr, kondensatora C1, tranzystorów T1 i T2 oraz jednego z trzech przetworników akustycznych włączonego w obwodzie plus zasilania – kolektor T2.
Zasada działania:
Po włączeniu zasilania włącznikiem Wł. popłynie prąd w obwodzie R1, Pr, C1. Napięcie na kondensatorze C1 szybko osiągnie wartość przełączania tranzystora T1, który wysteruje bazę tranzystora T2. Tranzystor T2 zacznie przewodzić, a tym samym przez przetwornik akustyczny popłynie prąd. Częstotliwość z jaką tranzystor T2 będzie przełączany zależy od wartości R1, Pr. i kondensatora C1. Regulację częstotliwości generatora przeprowadzamy potencjometrem montażowym Pr. lub kondensatorem C1. Pobór prądu przez generator zależy od podłączonego przetwornika. Dla słuchawki W-66 230 om wynosi około 20 mA, dla przetwornika piezo około 15 mA., a dla głośnika 4 om około 50 mA.
