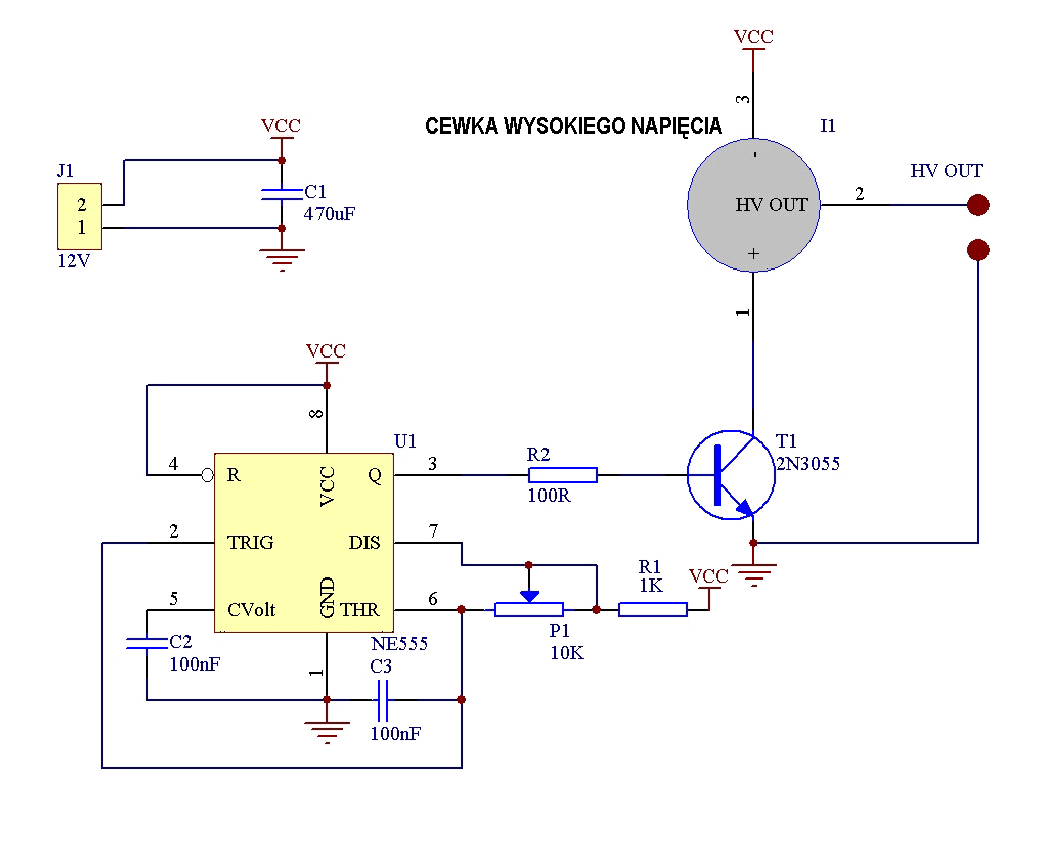

W prezentowanej konstrukcji  timer NE555 U1 pracuje w układzie generatora astabilnego generującego impulsy o częstotliwości zależnej od pojemności C3,  rezystancji R1 oraz ustawienia suwaka potencjometru P1. Impulsy te podane są na bazę tranzystora T1 2N3055 sterującego cewką wysokiego napięcia. Układ może być wykorzystany jako "pastuch" używany jako ogrodzenie na pole.
